土钉墙支护施工工艺深度探究

关键词：土钉墙支护；施工工艺；钢管土钉墙；钢筋土钉墙

本文聚焦于地下共同管沟支护工程中的土钉墙支护施工工艺，详细阐述了钢管土钉墙与钢筋土钉墙两种类型的施工概况、工艺流程及施工要点。通过对各环节施工技术的深入分析，旨在为类似工程提供全面、准确且具有可操作性的技术参考，确保土钉墙支护施工的质量与安全，提升工程整体效益。

一、引言

在地下共同管沟等深基坑工程中，支护结构的稳定性至关重要，直接关系到工程的安全与周边环境的保护。土钉墙支护作为一种经济、有效的支护形式，凭借其施工便捷、适应性强等优点，在众多工程中得到了广泛应用。本文结合具体工程实例，对土钉墙支护施工工艺进行系统研究，以期为实际工程提供有益的指导。

二、施工概况

在地下共同管沟支护工程中，土钉采用了两种不同类型以满足不同地质条件和施工要求。其中，大部分区域采用Φ48x3mm钢管土钉，其长度规格多样，包括4m、5m、6m、9m、12m，此类钢管土钉采用击入式施工工艺，能够快速、有效地植入土体，提供可靠的支护作用。而在地下共同管沟穿景星路段较深位置，由于地质条件更为复杂，对支护强度要求更高，因此采用E20钢筋作为土钉，长度为6m、9m，以增强支护结构的稳定性。

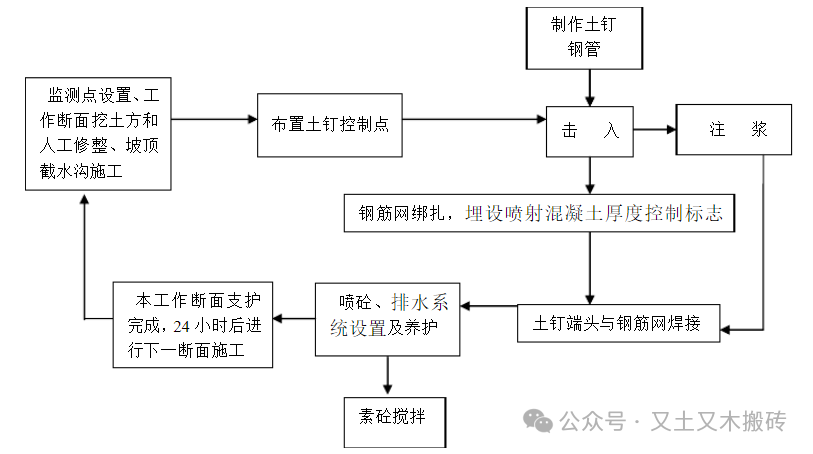

三、钢管土钉墙工艺流程

四、钢管土钉墙施工要点

4.1 修坡

护壁坡面的成型是土钉墙施工的基础环节。首先，利用挖掘机按照设计要求挖出坡面的大致形状，但由于挖掘机操作精度有限，挖出的坡面往往不够平整。因此，需要人工进行精细修理，通过使用铁锹、铲子等工具，仔细修整坡面，去除多余的土体，填补凹陷部位，确保坡面平整度满足设计要求，为后续施工提供良好的作业面。

4.2 定孔位

准确的孔位定位是保证土钉墙支护效果的关键。使用水平仪确定标高，确保土钉在垂直方向上的位置准确无误。然后，用尺子根据设计要求量出孔位，并在坡面上做好清晰、明显的标记，以便后续钻孔作业能够准确无误地进行。在定孔位过程中，要严格按照设计图纸进行操作，并进行多次复核，避免出现孔位偏差。

4.3 钢管锚杆制作

钢管制作时，需比设计长度长150mm，这是为了满足加强筋焊接的需求，确保钢管与加强筋之间能够牢固连接，增强土钉的整体强度。钢管端部在不同土层中的处理方式有所不同，在软粘土层，由于土体较软，钢管端部可直接敲扁闭合，以防止土体进入钢管内部影响注浆效果；在碎石层等较硬质土层，钢管端部应制成尖锥状并淬焊闭合，这样既能方便钢管击入土体，又能保证端部的密封性。同时，为防止钢管在施打过程中顶部变形，宜在钢管顶部设置打箍或套筒等保护装置。

4.4 击入钢管

采用气动锚杆机将钢管打入土中是钢管土钉施工的核心步骤。在击入过程中，要严格控制孔位偏差和孔倾角偏差，要求孔位偏差小于50mm，孔倾角偏差允许在±2°范围内，以确保土钉的位置和角度符合设计要求，从而提供有效的支护力。当钢管需要接长时，优先采用螺纹接箍连接，这种连接方式操作简便、连接牢固，并且在接箍与管体间进行焊接，进一步增强连接的稳定性。若采用帮条焊连接，必须内置连接套管，帮条应沿截面均匀布置，且帮条数量不少于3个，同时采用双面焊，还需将钢管的接口处用焊缝填满，保证焊接质量，避免出现焊接缺陷影响土钉的强度。

4.5 注浆

注浆是土钉墙施工中的重要环节，它能够使土钉与周围土体紧密结合，形成一个整体，提高支护结构的稳定性。锚杆注浆压力控制在0.1 - 0.4MPa左右，在此压力范围内，能够保证水泥浆充分填充土钉周围的空隙。锚杆内灌注水灰比为0.5的纯水泥浆，水泥选用P.O 32.5R，这种水泥具有较好的强度和耐久性。注浆时，将搅拌均匀的水泥浆通过钢管注入土层及钢管内，直至水泥用量及注浆压力达到设计要求，确保注浆饱满，避免出现空洞或注浆不足的情况。

4.6 编、挂钢筋网

钢筋网片能够增强土钉墙的整体性，提高其抗剪能力。钢筋网片需采用Φ8钢筋制作成U型，长度为300mm，以间距为1000mm×1000mm的钢筋钉进行固定，钢筋钉呈梅花型布置。这种布置方式能够使钢筋网片与坡面紧密贴合，保证钢筋网片在喷射混凝土过程中不发生移位，从而有效发挥其增强作用。

4.7 焊接锚杆头

将锚杆与恒竖向加强钢筋焊接固定，能够使土钉与加强钢筋形成一个整体受力体系，进一步提高土钉墙的承载能力。在焊接过程中，要保证焊接质量，采用合适的焊接工艺和焊接材料，确保焊缝饱满、牢固，无焊接缺陷。

4.8 布泄水孔

在土钉墙施工中，设置泄水孔能够有效排除坡体内的地下水，降低水压力对土钉墙的影响，保证土钉墙的稳定性。壁面泄水孔按照2m*2m的间距布设，孔径不小于50mm，泄水孔采用直径50mm的PVC管。PVC管具有耐腐蚀、强度适中等优点，能够满足排水要求。在安装泄水孔时，要确保其倾斜度合理，以便地下水能够顺利排出。

4.9 喷射砼

喷射混凝土是土钉墙施工的最后一道工序，它能够将钢筋网片、土钉等构件包裹在一起，形成一个完整的支护结构。砼强度等级为C20，喷射混凝土厚度为80mm，以满足设计要求的强度和厚度。按照施工配合比，采用搅拌机拌和混凝土，搅拌时间不少于2min，确保混凝土搅拌均匀，各项性能指标符合要求。原材料的称量误差要求为：水泥、速凝剂为1%，砂石为3%，严格控制称量误差能够保证混凝土的质量稳定性。拌和好的混合料运输时间不得超过2h，且应随拌随用，在砼初凝前使用完毕，避免混合料发生离析或初凝影响喷射质量。喷射作业分段分片进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于40mm，以保证混凝土的密实性。喷射作业时，喷头要垂直于受喷面，喷射距离控制在0.6 - 1.0m为宜，喷头运行轨迹呈螺旋状，使受喷面均匀密实。喷射砼表面应平整密实，无裂痕、脱落、漏喷、空鼓、渗漏水等现象，确保土钉墙的外观质量和使用功能。

4.10 养护

面层施工结束后2小时，根据施工时的天气环境条件进行洒水养护。在干燥、炎热天气条件下，应增加洒水次数，保持混凝土表面湿润；在潮湿、寒冷天气条件下，可适当减少洒水次数。养护时间不少于24小时，养护方式可采用洒水或覆盖塑料薄膜、草帘等，以防止混凝土表面水分过快蒸发，保证混凝土强度的正常增长。

五、钢筋土钉墙工艺流程

修整工作面→测量放线→钻孔→放置杠体→挂网→搅拌水泥浆、注浆→喷射混凝土→养护

六、钢筋土钉墙施工要点

七、结论

本文对地下共同管沟支护工程中的土钉墙支护施工工艺进行了系统研究，详细介绍了钢管土钉墙和钢筋土钉墙的施工概况、工艺流程及施工要点。在实际工程中，应根据不同的地质条件、工程要求和设计要求，合理选择土钉类型和施工工艺，并严格按照施工要点进行操作，加强施工过程中的质量控制和监测，确保土钉墙支护结构的安全可靠，为地下共同管沟等深基坑工程的顺利实施提供有力保障。同时，随着建筑技术的不断发展，土钉墙支护施工工艺也将不断完善和创新，未来可进一步开展相关研究，提高土钉墙支护技术的水平和应用范围。
