关键词：边坡防护工程；锚杆框架；预应力锚索；施工技术；质量控制
在边坡防护工程领域，锚杆框架与预应力锚索技术是保障边坡稳定与安全的核心要素。本文深入剖析了边坡修整、锚杆框架施工以及预应力锚索施工的要点与质量控制细节，旨在为工程人员提供全面且精准的技术指导，助力构建稳固可靠的边坡防护工程。
一、引言
边坡防护工程对于保障周边区域的生命财产安全至关重要，而锚杆框架与预应力锚索技术作为其中的核心技术，其施工质量的优劣直接决定了整个边坡防护工程的成败。本文将详细阐述这些技术的施工要点与质量控制措施，为工程实践提供科学依据。
二、边坡修整：筑牢防护根基
边坡修整作为边坡防护的首道工序，其质量对后续工程的稳定性与安全性有着直接影响。
2.1 核心要点
破碎不平整边坡处理：对于破碎且不平整的边坡，首要任务是清除松散的浮石与岩渣，防止其在后续施工中掉落造成安全隐患。运用浆砌片石填补空洞，确保边坡结构的完整性。同时，对坡面缝隙实施封闭处理，防止水分渗入导致边坡内部结构破坏。经修整后，边坡应达到平整、密实的状态，为后续施工提供良好的基础条件。
岩性及构造编录分析：在边坡开挖与钻孔作业过程中，需对岩性及构造进行详细编录与综合分析。岩性和构造的差异会影响锚杆和锚索的锚固效果，若发现与设计存在较大出入，应及时报请监理工程师审批，以便调整施工方案，确保工程质量。
弃渣处理：修整边坡所产生的弃渣，应依照相关规定妥善堆放。不合理的弃渣堆放可能会引发水土流失、滑坡等地质灾害，对环境造成污染，因此必须严格按照环保要求进行处理。
混凝土浇筑模板处理：浇筑混凝土时，模板必须添加支撑予以固定。模板的稳定性直接影响混凝土的浇筑质量，若模板固定不牢，可能会导致混凝土变形、跑模等问题，影响边坡防护结构的强度和稳定性。
提示：边坡修整的质量对后续锚杆与锚索的施工效果有着直接影响，务必严格把控每一个环节，确保边坡修整符合设计要求。
三、锚杆框架施工
3.1 锚杆框架施工工序

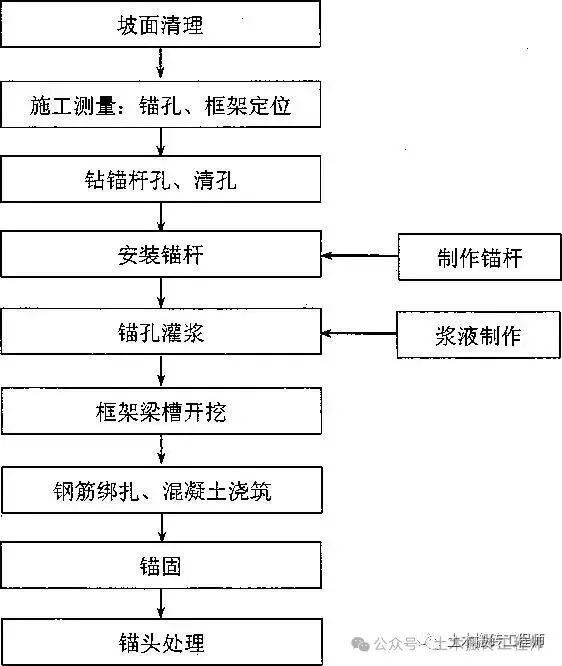

图 1 为锚杆框架施工工序图，展示了从锚孔定位到框架浇筑的整个流程
3.2 施工要点
锚孔位置与框架定位及轮廓挖掘：精准定位锚孔位置与框架，并挖掘出竖梁、横梁肋的轮廓。在坡面上必须刻槽，且深度要满足设计要求。刻槽的深度和精度会影响框架与边坡的连接强度，若刻槽深度不足，框架与边坡之间的粘结力会降低，容易导致框架脱落。
锚孔钻进方式：锚孔钻进应采用无水干钻方式。采用水钻可能会导致钻孔周围的土体软化，降低土体的强度，同时水分可能会渗入坡体内部，导致坡体地质条件恶化，影响锚杆的锚固效果。
钻孔过程记录与反馈：钻孔过程需安排专人负责，详细记录地质情况与钻进状况。地质情况的变化会影响锚孔的设计参数和施工方法，若发现与设计不符的情况，应立即停止钻进，并及时反馈信息、采取相应措施，如调整钻孔角度、更换钻孔设备等。
孔洞清理：钻孔结束后，利用高压风对孔洞进行清理，确保孔壁无粘土或粉砂附着。孔壁的杂质会影响锚杆与孔壁之间的粘结力，降低锚杆的锚固力，因此必须彻底清理孔洞。
框架模板处理：框架模板拼装要保证平整、严密，净空尺寸准确无误，符合设计要求。模板表面应涂抹隔离剂，以便于脱模。在浇注混凝土时，模板需添加支撑进行固定，防止模板在混凝土浇筑过程中发生变形，影响框架的质量。
框架分片施工与伸缩缝处理：框架应分片施工，每片由 2〜3 根立柱及其横梁、顶梁构成。相邻框架的接触处应预留 2cm 宽的伸缩缝，并使用与框架端头尺寸一致的浸沥青木板进行填塞。伸缩缝的设置可以防止框架因温度变化、地基沉降等因素产生裂缝，保证框架的整体稳定性。
3.3 质量控制要点和监理要点
孔位、孔径和倾角等参数控制：孔位、孔径和倾角等参数需符合设计要求。孔距允许偏差为±50mm，孔口高程偏差为±100mm。这些参数的偏差会影响锚杆的锚固效果和框架的安装精度，因此必须严格控制。
锚杆框架外观与混凝土强度要求：锚杆框架外观应顺直、美观，无麻面现象，混凝土强度需达到设计要求。外观质量不仅影响工程的美观度，还反映了混凝土浇筑的质量，而混凝土强度是保证框架承载能力的关键指标。
钢筋制作与安装规范：钢筋制作与安装应符合《公路桥涵施工技术规范》(JTJ041 - 2000)的相关规定。钢筋的规格、数量、间距等应符合设计要求，钢筋的连接方式应正确，焊接质量应符合标准，以确保框架的钢筋骨架具有足够的强度和稳定性。
锚杆轴线误差控制：检查施工记录，确保锚杆轴线误差在±3°以内。锚杆轴线误差过大会导致锚杆的受力方向发生改变，降低锚杆的锚固效果，影响边坡的稳定性。
锚索(杆)的拉拔力和长度检测：对锚索(杆)的拉拔力和长度进行检测。拉拔力检测可以验证锚索(杆)的锚固效果是否达到设计要求，长度检测可以确保锚索(杆)的安装尺寸符合设计规定。
经验分享：在锚杆框架施工过程中，钻孔与清孔是关键环节，直接决定着锚杆的锚固效果。因此，必须严格按照施工要求进行钻孔和清孔操作，确保孔洞的质量符合标准。
四、预应力锚索(锚杆)施工
4.1 施工工序

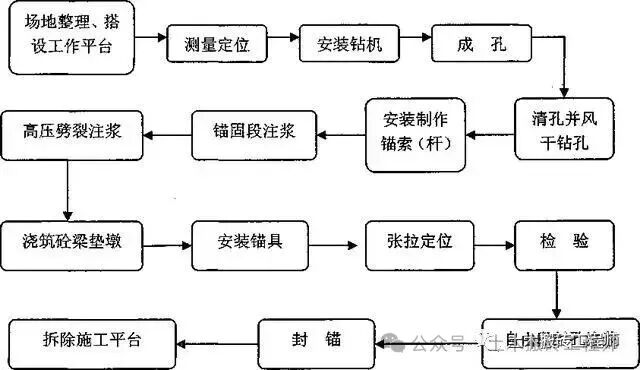

图 2 为预应力锚索(锚杆)施工工序图，展示了从坡面开挖到张拉锁定的整个过程
4.2 施工要点
坡面开挖与验收：设计锚固工程的坡面需开挖成形，并经验收合格后方可进行后续施工。坡面的开挖质量会影响锚索(杆)的锚固效果，若坡面不平整、存在松动岩块等，会降低锚索(杆)与坡面的粘结力，因此必须保证坡面开挖质量符合要求。
基本试验与参数确定：施工作业前，应开展预应力锚索(杆)的基本试验，确定锚固参数后，方可正式开展施工作业。基本试验可以了解锚索(杆)在不同地质条件下的锚固性能，为正式施工提供科学依据，确保锚固参数的合理性。
锚孔位置测放与标识：通过测量放样，将锚孔位置准确测放在边坡上，并进行明显标识。准确的锚孔位置是保证锚索(杆)安装正确的前提，若锚孔位置偏差过大，会导致锚索(杆)无法正常安装或锚固效果不佳。
**造孔
钻孔设备选择：依据锚固地层类型、孔径、深度以及施工场地等条件，合理选择钻孔设备。严禁采用地质钻机成孔；在易于塌缩或卡钻、埋钻的地层中，应采用跟管钻进技术。不同的地质条件对钻孔设备的要求不同，选择合适的钻孔设备可以提高钻孔效率和质量，减少施工事故的发生。
钻机就位误差控制：钻机就位时，纵横误差应≤±50mm，高程误差应≤±100mm，钻孔倾角误差应≤0.5°，方位误差应≤±1.0°。钻机就位的精度会影响锚孔的位置和角度，若误差过大，会导致锚索(杆)的受力方向发生改变，降低锚固效果。
钻孔钻进方式：钻孔钻进应采用无水干孔方式，防止因钻孔施工导致坡体地质条件恶化。与锚杆框架施工中的锚孔钻进要求相同，采用无水干钻可以保证坡体的稳定性。
钻进过程记录：钻进过程中，应对地质变化、钻进状态（钻压、钻速）、地下水等情况做好现场记录。这些记录可以为后续的施工提供参考，若发现异常情况，可以及时采取措施进行处理。
稳钻与孔洞清理：钻进达到设计深度后，必须稳钻 1〜2 分钟。钻孔完成后，原则上要求使用高压空气(0.2MPa - 0.4MPa)将孔内岩粉及水体等全部清除至孔外。稳钻可以保证孔底的平整度，孔洞清理可以确保锚索(杆)与孔壁之间的粘结力。
钻孔倾角控制与检测：可使用钻孔测倾仪对钻孔倾角等进行控制与检测。钻孔测倾仪可以准确测量钻孔的倾角，确保钻孔角度符合设计要求。
**锚索(杆)制作与安装
组装平台搭建：锚筋体组装必须搭建高度不低于 50cm 的组装平台。组装平台可以为锚筋体的组装提供一个稳定的工作环境，保证组装质量。
锚杆接头处理：锚杆接头应采用专用锚杆连接接头，不得采用焊接技术。锚杆体钢筋应保持平直，无油污和锈蚀，自由段需按设计要求套塑料套管，与锚固段连接处应用铅丝绑扎牢固，并进行防腐处理。采用专用连接接头可以提高锚杆接头的连接强度和可靠性，焊接技术可能会产生焊接缺陷，影响锚杆的承载能力。
锚索编束与切割处理：锚索应进行编束处理，钢绞线应采用机械切割，严禁采用电弧切割。钢绞线表面应无油污、无锈蚀、无弯折，并严格进行防腐处理。电弧切割会产生高温，影响钢绞线的力学性能，机械切割可以保证钢绞线的切割质量。
导向帽安装：锚索体完成隔离架与紧固环的组装后，应在其底端接装导向帽。导向帽尺寸误差应≤±5mm，接装定位误差应≤±20mm，采用铁丝绑扎牢固，不宜采用焊接方式。导向帽可以引导锚索顺利进入锚孔，保证锚索的安装位置准确。
二次补充注浆相关处理：当采用二次补充注浆的锚筋体组装时，应同时安装二次注浆管和止浆密闭装置；当采用高压劈裂注浆时，要以浆体强度控制开始劈注时间（一次浆体强度为 5MPa），二次注浆管的锚固段应设花孔和封塞。二次补充注浆可以提高锚索的锚固力，不同的注浆方式需要相应的处理措施。
压力分散型（拉压复合型）锚索处理：压力分散型（拉压复合型）锚索锚固段钢质承载板与挤压套之间要求采用对拉栓接固定，所有钢质材料外露部分表面要涂刷防锈漆加以保护。挤压套要进行现场挤压抽样试验，抽样频率一般为 3%〜5%。压力分散型（拉压复合型）锚索，各单元锚索应进行明显牢固的标记，以便采用差异分步张拉。压力分散型锚索的特殊结构需要特殊的处理措施，以保证其锚固效果。
锚筋体自由段防腐与隔离处理：严格按照设计要求进行锚筋体自由段的防腐与隔离处理，防腐宜采用无黏结预应力筋和压力分散型锚头等技术，以提高自由段的防腐等级和改善锚固段的工作状态。自由段的防腐处理可以延长锚索的使用寿命，保证边坡的长期稳定性。
锚筋体长度控制：锚筋体长度：锚固段长度制作允许误差为±50mm，自由段长度除应满足设计要求外，还应充分考虑张拉设备和施工工艺的要求，一般预留超长 1.0〜1.5m。锚筋体长度的误差会影响锚索的锚固效果和张拉施工的顺利进行。
**注浆
注浆时间控制：锚孔造孔完成后，应及时安装锚固体，并进行注浆，原则上不得超过 24 小时。延迟注浆可能会导致孔壁坍塌或杂质进入孔内，影响注浆质量和锚索的锚固效果。
注浆设备选择：应根据注浆材料、注浆方式和注浆压力，结合实际锚固地层情况，综合确定选用相应的注浆设备。不同的注浆条件需要不同的注浆设备，选择合适的注浆设备可以提高注浆效率和质量。
注浆材料要求：宜采用普通硅酸盐水泥，不得使用高铝水泥。细集料应选用粒径小于 2mm 的中砂；含泥量不得大于 3%。除二次高压注浆（劈裂注浆）和自由段二次注浆（补充注浆）外，一般不宜采用膨胀剂。注浆材料的质量直接影响注浆体的强度和耐久性，因此必须严格控制注浆材料的质量。
注浆浆液处理：注浆时浆液应搅拌均匀，随搅随用，并应在浆液初凝前完成注浆。注浆体强度不应低于 20MPa。浆液的均匀性和及时使用可以保证注浆体的质量，注浆体强度是保证锚索锚固力的关键指标。
注浆方式选择：一般宜采用孔底翻浆方式注浆，直至锚孔孔口溢出浆液或排气管停止排气时，方可停止注浆。孔底翻浆注浆可以使浆液充分填充锚孔，提高锚索与孔壁之间的粘结力。
注浆记录：注浆时应做好注浆记录。注浆记录可以反映注浆的过程和参数，为后续的质量检查和验收提供依据。
不同注浆方式适用情况：一次常压注浆一般采用全段一次性注浆；二次补充注浆适用于一次常压锚固段注浆的情况，即在预应力张拉锁定工序完成后，对锚固体自由段进行补充充填注浆；根据设计要求为提高锚固段的抗拔能力，宜采用二次高压注浆（劈裂注浆）。不同的注浆方式适用于不同的情况，应根据设计要求和实际地质条件选择合适的注浆方式。
**张拉锁定与封锚
锚斜托台承压面处理：锚筋张拉时，锚斜托台的承压面应平整，并与锚筋的轴线方向垂直。承压面的平整度和垂直度会影响锚筋的受力分布，若不满足要求，会导致锚筋受力不均匀，降低锚固效果。
锚具安装要求：锚具安装应与锚垫板和千斤顶密贴对中，千斤顶轴线与锚孔及锚筋体轴线应在同一直线上，不得弯压或偏折锚头，确保承载均匀同轴，必要时可用钢质垫片调整。锚具安装的正确性直接影响张拉施工的顺利进行和锚固效果。
张拉条件控制：锚固体与台座混凝土强度均达到设计强度的 80%以上时，方可进行张拉。混凝土强度不足时进行张拉，可能会导致台座混凝土开裂或锚固体拔出，影响边坡的稳定性。
预张拉处理：锚筋正式张拉之前，应取设计张拉力值的 10%〜20%对锚筋进行 1〜2 次预张拉，以确保锚固体各部分接触密贴，锚筋体顺布平直。预张拉可以消除锚筋体的初始变形，提高张拉的准确性。
张拉控制应力限制：永久锚筋张拉控制应力不应超过其极限应力值的 60%，临时锚筋张拉控制应力不应超过其极限应力值的 65%。过大的张拉控制应力会导致锚筋断裂或锚固失效，因此必须严格控制张拉控制应力。
张拉作业与持荷锁定：严格按照设计要求进行张拉作业。锚筋张拉至设定最大张拉荷载值之后，应持荷 10〜15 分钟，然后卸荷锁定。若发现明显的预应力损失，应及时进行补偿张拉。持荷锁定可以使锚筋的变形充分发展，提高锚固效果。
锚筋锁定后处理：锚筋锁定后，用机械切割余露锚筋，严禁使用电弧切割，并应留长 5〜10cm 外露锚筋，以防拽滑。用水泥净浆注满锚垫板及锚头各部分空隙，用防锈漆涂刷，并按设计要求进行封锚处理，封锚混凝土强度不低于 20MPa。锚筋锁定后的处理可以保护锚筋不受腐蚀，保证锚固系统的长期稳定性。
4.3 质量控制要点和监理要点
材料与构配件检验：检验各种材料以及锚固用构配件等。材料和构配件的质量直接影响锚索(杆)的锚固效果和边坡防护工程的质量，因此必须进行严格检验。
锚孔相关参数检查：检查孔位（坡面纵、横向±50mm、孔口高程）、钻孔倾角、水平方向角（孔轴线倾角、孔轴线方位、孔底偏斜在钻孔深度的 3%）、孔径（设计孔径的 + 5%，0）、孔深（大于设计深度 200〜500mm）、锚孔清理情况。这些参数的准确性是保证锚索(杆)安装正确和锚固效果良好的关键。
锚杆外观与连接检查：检查锚杆外观质量、连接的牢固程度以及防腐处理情况。锚杆的外观质量反映了其制作工艺水平，连接的牢固程度和防腐处理情况直接影响锚杆的使用寿命和锚固效果。
锚索相关检查：检查锚索外观质量，制作尺寸，防腐处理情况以及编号；检查导向帽制作尺寸、接装定位、绑接情况。锚索的各项指标符合要求是保证其正常工作和锚固效果的前提。
注浆情况与强度检查：检查注浆情况及注浆体强度。注浆情况反映了注浆施工的质量，注浆体强度是保证锚索锚固力的关键指标。
锚固体与台座混凝土强度及张拉情况检查：检查锚固体与台座混凝土强度，张拉前张拉情况以及外露部分防腐处理情况和封锚情况。这些检查可以确保张拉施工的顺利进行和锚固系统的长期稳定性。
注浆和张拉旁站制度执行：注浆和张拉应执行监理旁站制度。监理旁站可以及时发现施工过程中的问题，并督促施工单位进行整改，保证施工质量符合要求。
专业提示：在预应力锚索施工过程中，注浆和张拉是关键工序，必须严格执行监理旁站制度，确保每一个环节都符合施工规范和设计要求。
五、结论
边坡防护工程关乎生命财产安全，锚杆框架与预应力锚索作为核心技术，其施工质量直接决定着工程的成败。通过精准施工、严格控制和规范管理，对边坡修整、锚杆框架施工以及预应力锚索施工的每一个环节进行严格把控，才能打造出牢固可靠、经久耐用的边坡防护工程。在工程实践中，每项操作都关乎安全，每个细节都决定成败，工程人员应充分认识到边坡防护工程的重要性，严格按照施工技术要求进行施工，确保工程质量，保障周边区域的生命财产安全。
