关键词：外墙保温；岩棉保温板；施工工艺；质量控制
外墙保温系统是建筑节能工程的关键构成部分，其施工质量直接影响建筑物的能耗指标与使用寿命。随着建筑节能标准提升与绿色建筑理念普及，A1级不燃保温材料应用成为必然趋势。本文以岩棉保温板薄抹灰系统为例，阐述其施工关键技术要点，包括材料选择、施工工艺与质量控制。通过全过程质量管控，确保外墙保温系统达到设计性能指标，为建筑节能目标实现提供保障。
一、引言
在建筑节能领域，外墙保温系统占据着举足轻重的地位。其施工质量不仅关乎建筑物的能耗水平，还对建筑物的使用寿命有着深远影响。随着建筑节能标准的不断提高以及绿色建筑理念的深入人心，A1级不燃保温材料的应用已成为行业发展的必然选择。岩棉保温板薄抹灰系统作为一种典型的A1级不燃保温体系，具有诸多优势，本文将对其施工关键技术要点进行系统阐述。
二、施工准备
2.1 技术准备
图纸熟悉与问题解决：组织相关人员仔细研读图纸，全面了解各部位施工情况。对图纸中的疑问或不明之处进行汇总，及时与相关部门沟通解决。同时，合理安排工作计划，绘制相关图表，对工程施工图纸进行审阅、审查与会审，熟悉并整理相关技术资料，修订施工组织设计。
人员培训与交底：施工前组织人员进行培训，使其学习相关规范、图集及操作规程。编制各部位的技术和安全交底内容，并按照规定程序进行交底，确保施工人员明确施工要求与安全注意事项。
材料计划与安全防护：提交并审核各部位的材料计划与进场时间，确保材料供应及时。同时，做好各部位的安全防护措施，保障施工人员的生命安全。
安全教育：所有施工人员必须经过三级安全教育后方可进入施工现场，提高施工人员的安全意识。
2.2 作业条件
现场条件：确保施工现场实现“三通一平”，即通路、通水、通电和场地平整。按照消防要求，在现场设置足够数量的灭火器材，以应对可能发生的火灾事故。
机械材料进场与保养：组织施工机械、设备、工具和材料进场，并按照指定地点和方式进行存放。对施工机械和设备进行保养和试运转，及时发现并解决问题，确保施工机械和设备正常运行。
材料试验与施工措施落实：原材料进场后，应进行各项材料的试验与检验，确保材料质量符合要求。根据施工组织设计要求，认真落实各项施工措施，为施工顺利进行提供保障。
三、工程材料
3.1 A1级岩棉保温板
A1级岩棉保温板作为保温材料，具有高耐火性、高保温性、无毒无害、寿命长、耐水性好、界面良好、节能环保等诸多优点。其主要以经摆锤法生产的憎水型岩棉保温板作为保温隔热层材料，采用粘、钉、托结合工艺与基层墙体连接固定。由抹面砂浆与增强玻纤网格布复合而成的抹面层，以及装饰砂浆饰面层或涂料共同组成A1级不燃型建筑节能保温体系。岩棉保温板主要性能如下：
较低的导热系数：导热系数是衡量岩棉保温板性能优劣的重要指标，导热系数越小，通过材料传递的能量就越少，岩棉保温板的隔热性能也就越好。
较高的吸声系数：岩棉保温板的吸声效果主要取决于其在单位面积内的密度，密度越大，吸声效果越好。
较低的吸湿性：大多数保温材料吸水后，其保温效果会显著降低，因为水的导热系数较高。因此，建议选择防水型岩棉保温板。
较高的强度：岩棉保温板需要具备较高的强度以支持自重，确保其在使用过程中不会发生变形或损坏。
3.2 聚合物粘结砂浆和聚合物抹面砂浆
本产品属于干粉砂浆系列产品，包含单组份粘结砂浆和抹面砂浆，均为粉状。其由高标号普通硅酸盐水泥、精制石英砂及多种辅助剂复配而成，具备无毒无味、安全环保的特性。施工便捷，只需在现场加入适量水调配成浆状即可进行施工。
3.3 机械锚固件
机械锚固件由尼龙塑料膨胀套管和金属螺钉组成。其中尼龙膨胀套管由高密度聚乙烯材料制成，金属螺钉选用优质钢材，表面经镀锌防腐处理，起到防锈保护的作用。锚固件的有效锚固深度不小于25mm，塑料圆盘直径不小于50mm，确保锚固的牢固性。
3.4 耐碱玻璃纤维网格布
耐碱玻璃纤维网格布在抹面砂浆中充当软配筋的作用。一方面，它能够有效地增加防护层的拉伸强度；另一方面，由于网格布能有效分散应力，可以将原本可能产生的较宽裂缝（有害裂缝）分散成许多较细裂缝（无害裂缝），从而增加保温墙体的抗裂性能。
四、施工工艺流程

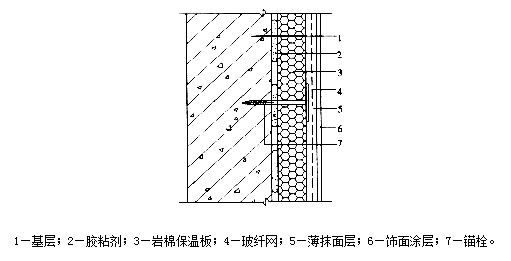

外墙保温施工技术施工工艺流程如下：基层墙面处理→测量、放线、打点→粘贴岩棉保温板→安装锚固件→抹第一遍抹面砂浆，压入耐碱玻璃纤维网格布及增强网格布→抹第二遍抹面砂浆。岩棉保温板薄抹灰系统的基本构造如下图所示。
五、施工方法
5.1 基层清理
基层表面应保持清洁，无油污、脱模剂等妨碍粘结的附着物。对于凸起、空鼓和疏松部位应予以剔除并找平。找平层应与墙体粘结牢固，不得出现脱层、空鼓、裂缝等情况，面层不得有粉化、起皮、爆灰等现象。特别要注意，剪力墙结构外墙的对拉螺杆栓眼应封堵密实，并进行防水处理，防止水分渗入影响保温效果。
5.2 刮槽、涂刷界面剂
确保砌体墙刮槽的平整度，不能出现瞎缝、通缝等现象。在混凝土墙与砌体墙交界处、窗口四周、空调板及阳台挑板出墙板处，均匀涂刷不小于1.5mm厚聚氨酯或JS防水涂料，窗口四周涂刷宽度不小于200mm，以增强这些部位的防水性能。
5.3 吊垂直、套方、弹控制线
根据建筑要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰线等。在建筑外墙大角及其他必要处挂垂直基准钢线和水平线，为后续施工提供准确的基准，确保墙面平整度和垂直度符合要求。
5.4 粘贴岩棉保温板
安装托架：托架采用3mm×70mm×70mm热镀锌角钢，用膨胀螺栓固定于墙面，起到对容重较大的岩棉保温板的托举作用。安装位置为每两块板的接缝处。托架的设置一般为2 - 3层（不应大于10m，且首层距泛水高度不小于300mm）设置一道托架，托架的伸出长度应小于岩棉保温板厚度，确保托架安装合理，不影响保温板粘贴。
切割岩棉保温板：使用裁纸刀或手锯进行切割，标准板面尺寸为1200mm×600mm，对角线及板厚误差为±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直，保证切割后的保温板尺寸准确，便于施工。
设置控制线：粘贴岩棉保温板前，需按楼层分别设置水平控制线，并在阴阳角处设置吊锤竖向控制线，以确保保温层铺贴的平整度一致。挂线时应严格遵循平整度和垂直度的要求。此外，应先对系统的起端和终端进行翻包或包边处理，提高保温系统的整体性和防水性能。
门窗洞口处理：门窗洞口边缘处的岩棉保温板在收口时压贴≥100mm宽翻包网格布，窗洞口网格布不能出现搭接，且压入深度不能小于100mm，防止门窗洞口处出现裂缝，影响保温效果和美观。
配制粘结砂浆：将聚合物粘结砂浆直接加水（1∶0.21～0.24），搅拌均匀后静置3min，一次配制量以1h内用完为宜。若使用中出现过干现象，可适当加水再次搅匀使用，过程中应防晒避风，严禁使用过时灰，确保粘结砂浆的性能稳定。
粘贴方法：采用点框粘结法粘贴岩棉保温板，用粘结剂在岩棉保温板面四周涂抹一圈粘结砂浆，宽约50mm；板心按梅花形布设粘结点，间距约为150 - 200mm，直径约100mm，墙面粘结面积≥50%。对于窗套及挑板沿口位置采用满粘法粘贴，粘结层厚度以能调平岩棉保温板粘贴层为宜，不宜大于5mm，因为粘结层越厚，粘结缺陷越多，风流所产生的负压影响也越大。抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴岩棉保温板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的岩棉条填塞。阳角处相邻的墙面所粘岩棉保温板应交错连接。岩棉铺贴应保证上下错缝施工，严禁上下岩棉保温板缝隙对齐，一般为1/2板长，最小处不应小于200mm，板与板之间的缝隙不得大于2mm，大于时可用板条将缝填塞，确保保温板粘贴牢固、平整。
5.5 锚固件的安装
锚固件应在岩棉保温板粘结1 - 2d后开始安装，按设计要求的位置用冲击钻钻孔，孔径10mm，以确保牢固可靠。单块岩棉板锚固件的数量为9个/m²，岩棉交接处保温钉应计算一次；保温钉的有效深度应≥50mm；当靠近墙面阳角部位及砌体墙时，锚固件应适当增多；任意面积大于0.1m²的单块岩棉保温板应至少设置一个锚固件；锚固件施工完成后应在圆盘处抹面砂浆找平；保温交接阳角处应设置阳角条，增强保温系统的稳定性和抗裂性能。
5.6 配制抹面砂浆
用砂浆或混凝土搅拌机搅拌均匀，一次配制量以2h内用完为宜。若在夏季施工，由于温度较高，砂浆硬化较快，宜少量搅拌，随配随用，防止砂浆因硬化过快而影响施工质量。第1遍抹面砂浆完成后在四角部位进行增强网格布45°铺贴；下沿口抹面应带2% - 3%的坡度，保证不积水能排水；阴阳角处增加网格布，阴角搭接不小于10mm，阳角不小于20mm，提高阴阳角部位的抗裂性能。
5.7 抹面层施工
在保温层上先抹一层外墙抹面砂浆，厚度控制在1 - 2mm，压入裁剪好的耐碱玻纤网格布，然后再抹一层外墙抹面砂浆，抹灰厚度以盖住网格布为准，不宜过厚。涂料饰面外墙抹面砂浆总厚度应在3 - 5mm之间，不宜过厚，以免开裂，确保抹面层质量符合要求，提高保温系统的整体性能。
六、结论
外墙保温系统施工是一项复杂而重要的工程，以岩棉保温板薄抹灰系统为例，在施工过程中，从施工准备、材料选择到施工工艺的各个环节都需要严格把控。通过全过程的质量管控，确保外墙保温系统达到设计要求的保温、防火、防水等性能指标，能够有效降低建筑物的能耗，延长建筑物的使用寿命，为建筑节能目标的实现提供坚实可靠的保障。在今后的建筑节能工程中，应不断总结经验，优化施工工艺，提高外墙保温系统的施工质量，推动建筑行业的可持续发展。
