高效完成钻孔灌注桩施工的实用方案

关键词：钻孔灌注桩；施工方案；技术要点；质量控制

本文详细阐述了某项目中图书馆、南教学楼等建筑所采用钻孔灌注桩基础的施工方案。涵盖桩基工程概况、工艺流程以及桩基施工各环节的技术要点，包括桩位测量放线、钢护筒埋设、钻孔掘进、清孔、沉渣检查、钢筋笼加工制作与吊放、声测管安装、水下混凝土浇筑、护筒拔除、桩头凿除及桩基检测等，旨在为该工程钻孔灌注桩施工提供科学、全面的指导，确保桩基施工质量与安全。

一、引言

在建筑工程中，桩基础是确保建筑物稳定性和安全性的关键部分。钻孔灌注桩作为一种常见的桩基础形式，具有适应性强、承载力高、施工噪音小等优点，广泛应用于各类建筑项目中。本文结合具体工程实例，对钻孔灌注桩的施工方案进行详细介绍，以期为类似工程提供参考。

二、桩基工程概况

依据本项目现有的施工图以及初步设计图纸，图书馆、南教学楼、C - 3学员楼以及服务中心的基础形式均选定为灌注桩基础。根据已审查合格的图纸，灌注桩设计参数如下表所示：

三、工艺流程

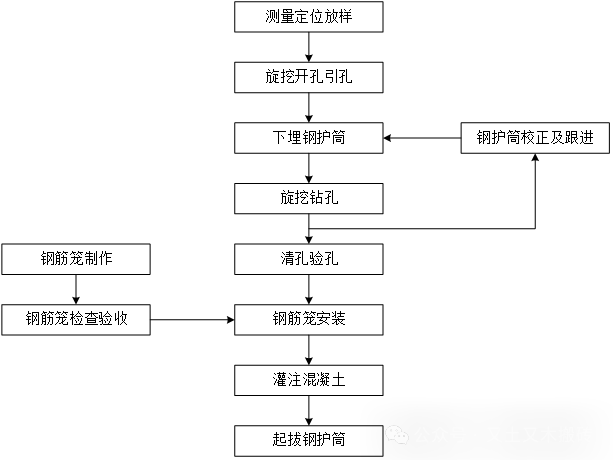

根据地勘报告，本工程桩基采用干作业成孔方式施工。旋挖桩基施工严格遵循相关施工规范，并依据图纸要求有序组织施工，旋挖桩工艺流程图示如下：

四、桩基施工技术要点

4.1 桩位测量放线

运用全站仪对桩芯坐标进行精准定位，依据现场施工图以及控制点，在相应位置打入钢筋头作为标记。采用十字交叉法，将标记引向桩外边沿，以便于后续施工操作。

对业主单位交付的导线点、三角网点、水准基点及相关测量资料进行全面复核，确保测量数据的准确性。测量结果经报审通过后，方可投入施工使用，以保证桩位测量的可靠性。

测量仪器投入使用前，必须对其完好性、可靠性及精确度进行严格检测，检测合格后方可使用，确保测量数据的精度满足施工要求。

4.2 钢护筒埋设

首先进行测量放线，精确确定桩位。随后，利用人工或机械进行挖孔作业，为钢护筒的埋设创造条件。

安装护筒导向架，在其四角采用钢管进行稳固固定，确保导向架的稳定性。

将护筒准确埋设至设计位置，护筒与坑壁之间需夯填密实，防止出现漏浆现象，影响桩基施工质量。

护筒中心竖直线应与桩中心线严格重合，平面位置允许偏差为 50mm，倾斜度的偏差不大于 1%，以保证桩基的垂直度和位置精度。

钢护筒内径应大于钻头直径 200mm，护筒应高出原地面不小于 300mm；当孔内有承压水时，护筒顶端应高出稳定后的承压水位 1.5m，防止孔内水位上升导致护筒内进水，影响施工。

4.3 钻孔掘进

钻机就位后，必须确保其处于平整、稳固状态，避免在施工过程中发生倾斜。同时，调整好桅杆的垂直度和钻机的水平度，精确对中，并报请监理工程师验收。经验收合格后，方可进行开钻作业。

开钻时采用低档慢速钻进，钻至护筒下 1m 后，再以正常速度钻进。开孔孔位要求准确，保证初成孔壁竖直、圆顺、坚实，为后续施工奠定良好基础。

在钻孔过程中，钻机提钻甩渣复位后，需及时检查钻头对中情况，确保钻孔的垂直度和位置精度。

为准确控制孔深，应配备经校核后的百米钢丝测绳，并观测自动深度记录仪，在施工过程中进行实时观测和记录，保证孔深符合设计要求。

钻进过程中需经常检查钻杆垂度，确保孔壁垂直，避免出现斜孔现象，影响桩基承载力。

钻至设计桩底标高时，停止掘进，原地保持低速旋转进行第一次清孔。当泥浆比重下降至 1.09～1.20，粘度 17～24s，含砂率小于 6％，孔底沉渣小于 50mm 时，清孔完毕，将钻孔交付验收，确保孔底清洁，为混凝土浇筑创造良好条件。

4.4 清孔

采用两次清孔的方式，确保孔底沉渣厚度满足设计要求。桩基成孔完毕后，利用钻机正循环进行一次清孔，初步清除孔内较大颗粒的沉渣。

钢筋笼下放后、混凝土浇筑前，利用泵吸反循环进行二次清孔，进一步清除孔底残留的细小沉渣。要求沉渣厚度≤50mm，清孔完成后，应及时对孔口予以保护，防止杂物落入孔内。

4.5 沉渣检查

采用泥浆护壁成孔工艺的灌注桩，在浇灌砼之前，孔底沉渣应满足以下要求：端承桩≤50mm；摩擦端承桩或端承摩擦桩≤100mm；纯摩擦桩≤30mm。本工程孔底沉渣应≤50mm。

若清孔不良，孔底沉渣过厚，将影响桩端承力的发挥，从而大幅降低桩的承载力。常用的测试方法为测针、测饼法，通过精确测量孔底沉渣厚度，确保桩基施工质量。

4.6 钢筋笼加工制作

钢筋笼各段主筋采用机械连接方式，在钢筋笼集中加工厂采用预拼装法进行加工，确保钢筋笼的连接质量和整体稳定性。

钢筋笼设计桩顶标高以上部分主筋采用 PVC 套管包裹，上下端口采用透明胶带封闭包裹，避免混凝土浆进入 PVC 管。这样在凿除桩头时可以更好地保护主筋，同时也能提高桩头凿除施工效率。

钢筋笼加工后应放置在专门的存放架上，严禁在雨后的泥地上滚动或存放，防止钢筋笼变形和锈蚀，影响其使用性能。

4.7 声测管安装

声测管接长采用套丝连接方式，起吊后孔口管道节与节之间的连接采用长短套丝，利用套筒正反丝进行连接，确保连接牢固。

声测管接头要连接紧密，不得出现漏浆情况，顶、底口要封闭严实，严防异物掉入或漏水，影响超声波检测的准确性。顶部高出设计桩顶标高部位采用 PVC 套管包裹，保护声测管。

声测管安装在钢筋笼上要固定牢靠，垂直度容许偏差不大于 0.5％。下钢筋笼时管内要灌清水，宜用自来水，若使用沉淀池的沉淀水，需经过净化处理后才能用来灌声测管，以免探测管底部沉淀、堵塞，导致超声波检测探头无法下到位，影响桩基质量检测。

4.8 钢筋笼吊放

在安装钢筋笼时，采用两点起吊的方式。第一吊点设在骨架的上部，使用吊车的大钩起吊；第二吊点设在骨架下部三分之一点处，整个钢筋笼同时起吊，在空中竖起调整，确保钢筋笼在起吊过程中不变形。

搬运和吊装钢筋笼时，安放时要对准孔位，避免碰撞孔壁，防止孔壁坍塌。到位后应立即固定，保证钢筋笼的位置准确和稳定性。

下放钢筋笼时，通过吊具先起吊第一节钢筋笼，用 2I25 型钢做横梁，横在井口把第一节钢筋笼临时悬吊在横梁上，再起吊第二节钢筋笼，在距井口 1 米高位置将第一与第二节钢筋笼主筋用直螺纹套筒连接，绑扎箍筋。连接好的钢筋笼用吊车人工配合，调整好钢筋笼位置及垂直度，并固定。

由于起吊钢筋笼变形引起的错位，可以用小型（1～3 吨）手动葫芦牵引就位，确保钢筋笼安装位置准确。

钢筋笼安装入孔后，应保持垂直状态，避免碰撞孔壁，缓慢下入，防止钢筋笼卡在孔内或损坏孔壁。

4.9 水下混凝土浇筑

所有桩基础均需采用水下混凝土灌注成桩，确保桩身的密实性和强度。

浇筑开盘前需确认混凝土浇筑时间与供应方量，确保混凝土供应连续、充足，避免出现混凝土浇筑中断现象，影响桩基质量。对于大直径桩基，采用大方量漏斗，确保首封砼量足够，保证混凝土能够顺利封底，防止泥浆进入桩内。

封底混凝浇筑完成后，降低混凝土浇筑速度以避免钢筋笼上浮。当混凝土顶面覆盖钢筋笼骨架 4m 以上时，可适当提升导管，当导管底口高于钢筋笼底部 4m 以上后再恢复正常浇筑速度，确保钢筋笼在混凝土浇筑过程中的稳定性。

在混凝土灌注过程中，保持孔内水头高度，防止孔壁坍塌。随时探测桩孔内混凝土面位置，逐节提升导管，确保导管底口埋置于混凝土中 2~6m，保证混凝土灌注的连续性和质量。

特殊情况不得不中断时，中断时间不得超过 30min，尽快恢复混凝土浇筑，减少对桩基质量的影响。

混凝土接近桩顶时，复核标高值，超灌 1m，确保桩顶混凝土质量满足设计要求。

导管拔除时缓慢提升，避免泥浆陷入桩体，影响桩顶混凝土质量。

4.10 护筒拔除

在混凝土浇筑完成后、混凝土初凝前缓慢、竖直拔出钢护筒，避免因拔除钢护筒对桩体造成损伤，保证桩体的完整性和强度。

4.11 桩头凿除及桩基检测

桩基顶部超灌部分混凝土浮浆应予以凿除，在桩身一周标出设计桩顶标高线，先采用环切机在桩身环切一道 30mm 深切口（不可切割钢筋），避免破凿桩头过程中桩边混凝土崩破，保证桩头的平整度和质量。

采用风镐人工凿除纵向钢筋侧边混凝土，使预留 PVC 套管露出，将钢筋向外弯折 15~25°，便于后续施工操作。

对桩基进行桩身完整性及单桩承载力检测，确保桩基质量符合设计要求，为建筑物的安全使用提供保障。

五、结论

本文详细阐述了钻孔灌注桩的施工方案，通过对桩基工程概况的介绍、工艺流程的规划以及各施工环节技术要点的把控，为该工程钻孔灌注桩施工提供了全面、科学的指导。在实际施工过程中，应严格按照施工方案进行操作，加强质量控制和安全管理，确保桩基施工质量符合设计要求，为建筑物的稳定性和安全性奠定坚实基础。同时，本施工方案也可为类似工程提供参考和借鉴，推动建筑工程桩基础施工技术的不断发展和完善。
